Hacía mucho tiempo que quería hacerme otro cajón fotográfico, ya que el que realicé hace unos años me resultaba muy pesado e incomodo de transportar. Además, estaba convencido de que podría haber una solución más portátil y sencilla. Era para mi, al ser juez de especialidades con una gran cantidad de especies, mutaciones y combinaciones a enjuiciar, una necesidad apremiante el poder disponer de un cajón fotográfico transportable, que pudiera llevar a los concursos. Así podría fotografiar sujetos interesantes, sujetos óptimos o sujetos pésimos, disponiendo así de un buen álbum de fotos propio. De esta forma, con un álbum propio podría ilustrar estándares, futuros artículos, y también, podría disponer de éste en los enjuiciamientos. Todo comenzó en el nacional de Antequera, donde casualmente me encontré con Javier Mas, el director de esta revista, haciendo fotos a algunos de los ejemplares allí expuestos. Por mera curiosidad estuvimos viendo cual era su cajón fotográfico. Debo decir que me sorprendió, ¡era muy sencillo!
Quizá esperaba un cajón fotográfico más sofisticado y grande, cuando en realidad era simple y fácil de manejar. Pasaron los meses y no me decidí a realizar el cajón hasta que llegó el verano. Fue entonces, debido al tiempo del que disponía, ya que estaba de vacaciones y mis pájaros estaban en plena muda, cuando me puse a ello. El resultado es el que podréis apreciar en las siguientes páginas. La intención de este artículo es la de mostrar una forma alternativa de realizar un cajón fotográfico, además de expresar una serie de recomendaciones para todos aquellos que se decidan a realizar su propio cajón fotográfico.
En un primer momento, antes de comprar nada, estuve indagando cuales podrían ser los materiales más adecuados. Si bien es cierto que el aluminio o algún otro metal habría sido un material más duradero y quizá menos pesado opté por no utilizarlos debido simplemente a que no disponía de herramientas ni de conocimientos suficientes como para poder trabajar con metales. Por ello, me decidí por la madera. Aunque también utilicé metacrilato, en este caso fue porque no me quedaba más remedio, debido a que quería garantizar una buena iluminación. Dentro de la madera, viendo las opciones que me ofrecía el mercado, me decidí por lo siguiente: - 2 Tableros de madera “MDF”, con las siguientes medidas: 1220 x 610 x 3 mm. - 6 Listones de madera de pino, con las siguientes medidas: 09 x 58 x 900 mm. - 1 Listón de madera de pino, con las siguientes medidas: 27 x 27 x 900 mm. En cuanto al metacrilato, elegí un trozo de metacrilato blanco de 1000 x 500 x 2,5 mm.
Para cortar la madera y el metacrilato lo mejor es ir a algún carpintero y que sea él quien corte los tableros, ya que sin duda los cortes serán mucho más limpios y rectos que si se hicieran con una sierra o segueta. En cuanto a las medidas del cajón fotográfico, no debemos obsesionarnos. En mi caso, la intención era realizar un cajón de 40 cm de ancho x 50 cm de largo x 40 cm de alto. Con esa idea, y procurando aprovechar al máximo los tableros, las medidas finales fueron las que se muestran en la figura 1. Las líneas blancas representan los cortes que deberemos realizar a los tableros. Es importante reseñar que existirá una variación de unos milímetros debido a la madera que el disco de corte extrae al realizar los cortes. Por otro lado, para el tablero de metacrilato se cortaron dos piezas de 500 x 400 x 2,5 mm.

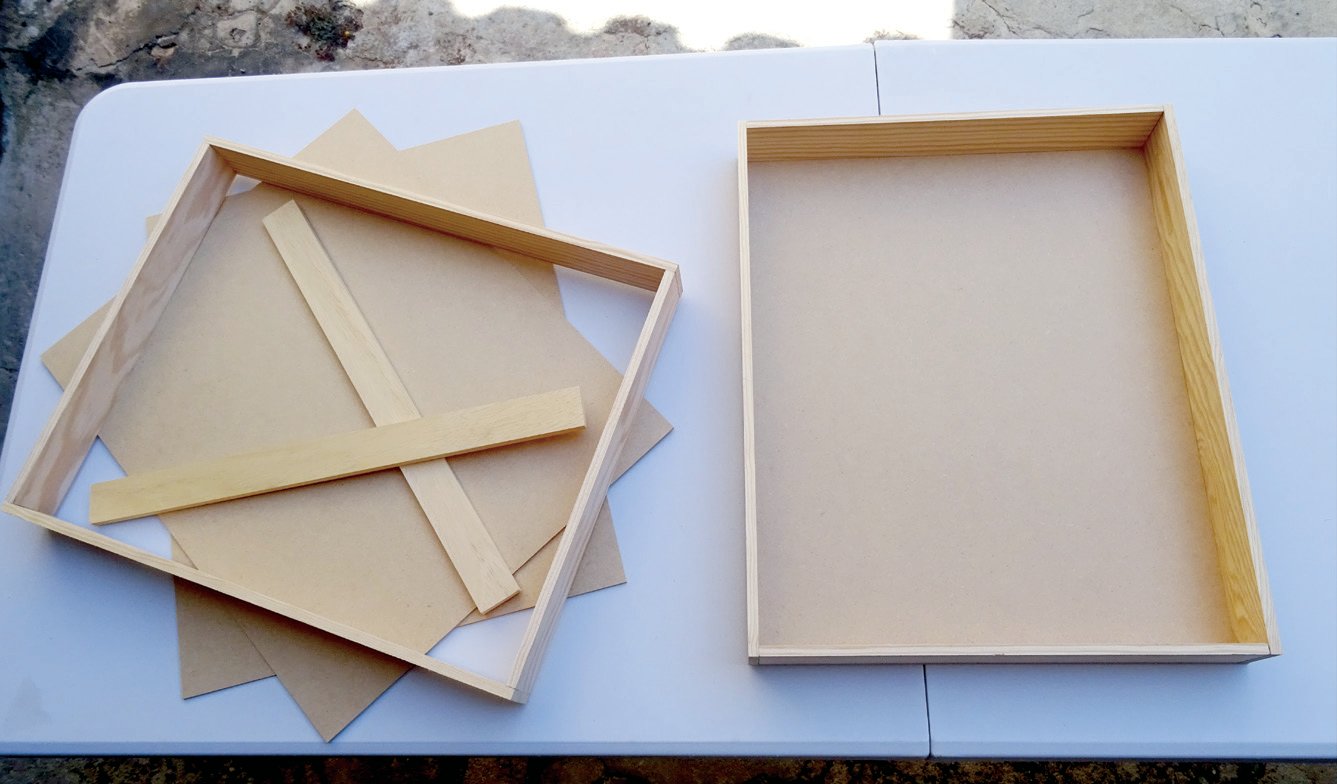

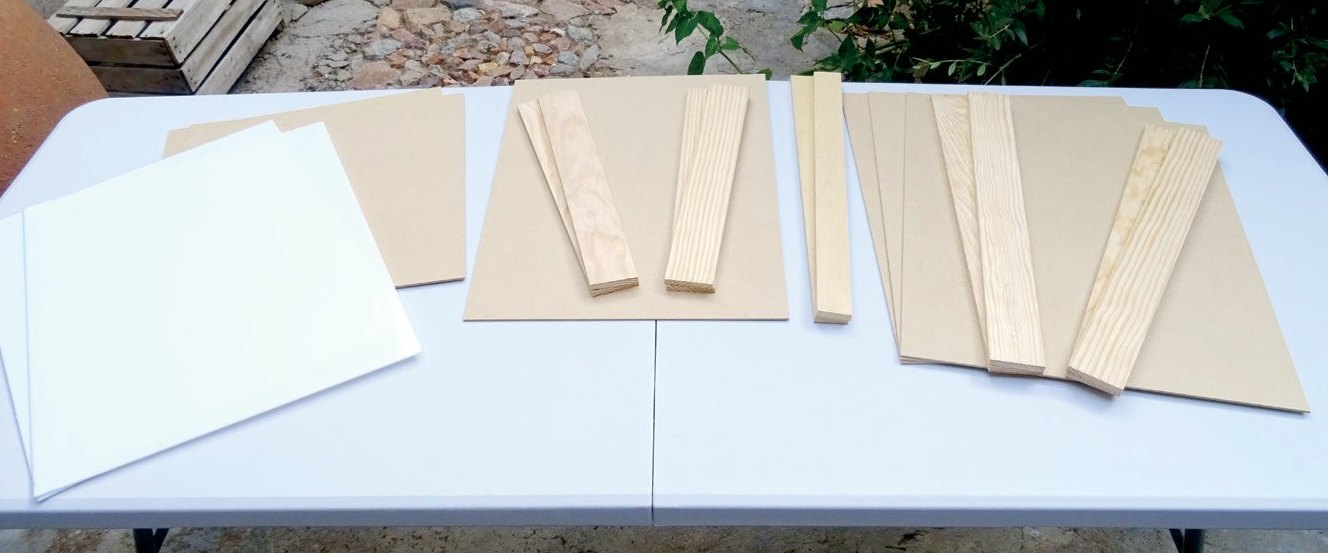

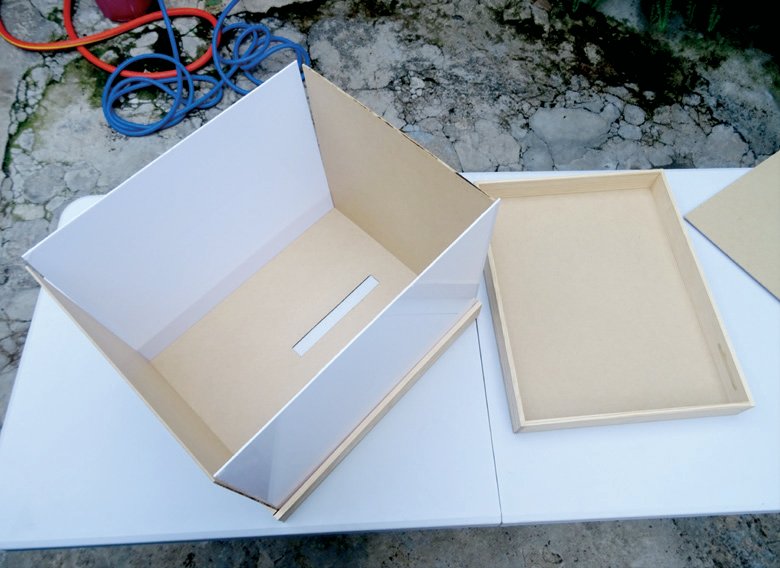

En el caso de los listones de madera de pino (09 x 58 x 900 mm), con ayuda de una caja ingletadora o de una ingletadora, realizaremos cortes con las siguientes medidas: - 4 listones de 520 mm de longitud - 4 listones de 400 mm de longitud Si hacéis cuentas podréis ver que nos sobrarán cuatro trozos de listón de 380 mm. Éstos los utilizaremos más adelante y lo mismo haremos para aquellos trozos que nos sobraron en el tablero. Para el listón de 27 x 27 x 900 mm realizaremos cortes a 60 mm, hasta obtener 4 pequeños trozos. Estos serán los trozos que utilizaremos para unir la parte inferior de la caja fotográfica. Con esto podremos introducir la mano para poder mover o girar el posadero con comodidad. En caso de que se considere poco espacio los 60 mm para introducir la mano, se podrán hacer cortes a 100 mm o a la longitud que se estime oportuno.
Antes de ensamblar, deberemos realizar un corte de aprox. 26 x 200 mm en uno de los tableros de 520 x 420 mm. Este hueco nos servirá para poder introducir el sistema que utilizaremos para mover y girar el posadero. Este hueco nos asegura que el posadero esté a la distancia adecuada del fondo y de la cámara. Lo ideal sería que comenzara a unos ocho centímetros de lo que sería el fondo del cajón.
En este momento, lo recomendable sería barnizar todos los tableros y listones para que la madera no se deteriore tanto con el tiempo.

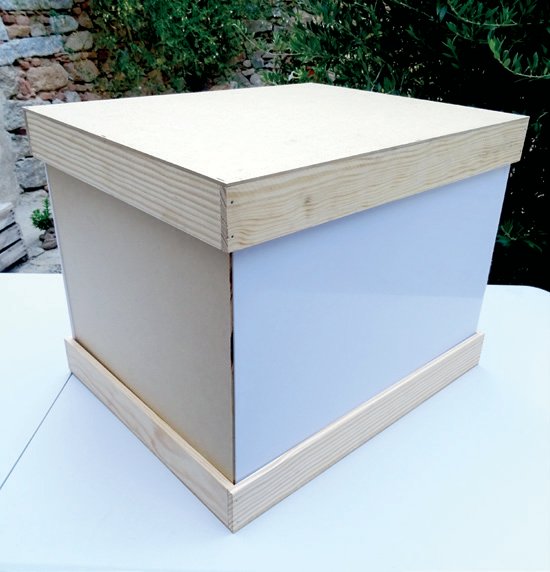

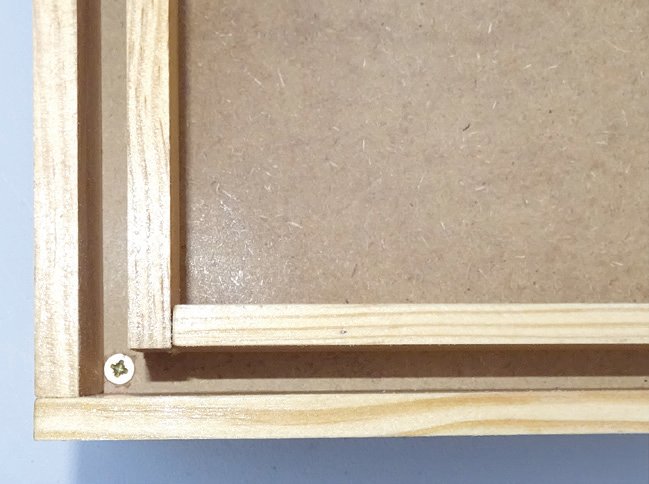

Una vez tengamos todos los listones y tableros cortados y barnizados llega el momento de ensamblarlos. Para ello recomiendo utilizar un adhesivo de montaje para los tableros y unos pequeños tornillos para los listones, asegurando así la sujeción.

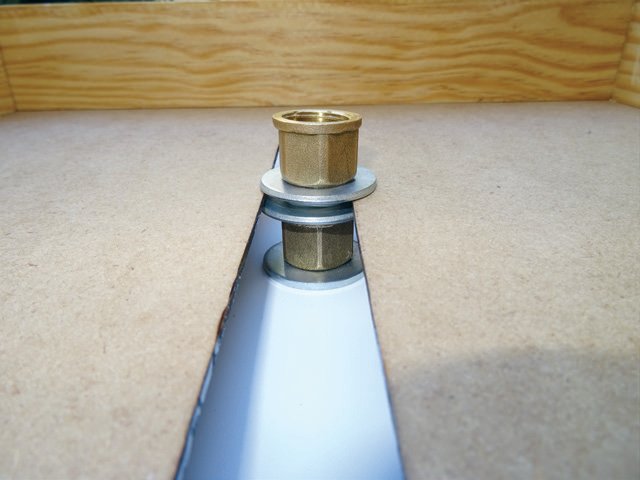

Después de ensamblar parte de los listones y tableros es el momento de ensamblar el sistema que utilizaremos para mover y girar el posadero. Para ello, y después de pensarlo mucho, me decidí por utilizar una serie de productos de fontanería: - 3 Alargadores de latón, con un diámetro de una pulgada aprox. - 4 Arandelas de 20 mm de diámetro ø. - 1 tapón de rosca hembra con el tamaño adecuado para que encaje con los alargadores.

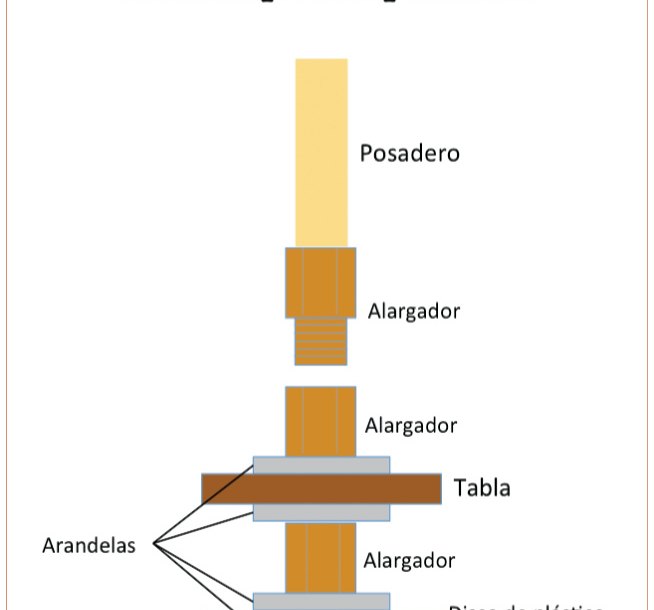

También necesitaremos realizar un disco de unos 200 o 300 mm de diámetro. Para ello, yo utilicé un trozo de plástico duro, que recorté de una carpeta. Las mismas solapas de la carpeta son suficientemente resistentes y ligeras para la función que deben cumplir: mover y girar el sistema del posadero. El esquema que debemos seguir para ensamblar es el que aparece en las imágenes.

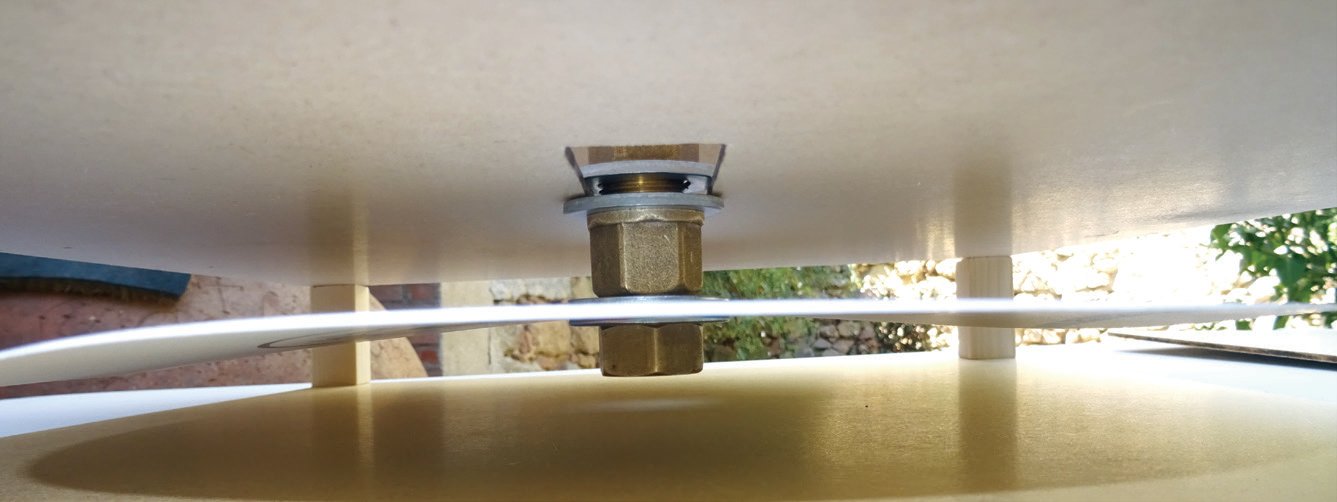

La parte más complicada del sistema para el posadero es conseguir que los dos alargadores que se encuentran entre la tabla se fijen con algún pegamento instantáneo a la distancia adecuada, para que podamos mover el posadero con facilidad. En mi caso, lo que utilicé para fijar los dos alargadores fue un poco de cinta de teflón y unas gotas de pegamento instantáneo. Posteriormente, os recomendaría ensamblar la parte más inferior del cajón (los cuatro listones de 27 x 27 x 60 mm y el tablero de 520 x 420 x 3 mm). Para ello, lo mejor es fijar un tornillo a cada pequeño listón de 27 x 27 x 60 mm en su parte superior. En su parte inferior, en mi caso, utilicé adhesivo de montaje para unir los cuatro listones con el tablero de 520 x 420 x 3 mm más inferior. En este momento os recomendaría colocar el tirador y los cierres de la caja, debido a que luego, cuando coloquemos en el interior del cajón los listones que servirán de soporte del tablero de 380 x 480 x 3 mm, no podremos realizar con facilidad esta tarea.
El tirador recomiendo colocarlo en lo que sería la parte trasera del cajón fotográfico, debido a que el disco de plástico del posadero molestaría si lo colocáramos en la parte delantera del cajón. En cuanto a los cierres de la caja, opté por colocar cuatro, dos en cada lateral. Para colocar el tirador y los cierres deberemos tener en cuenta que no deben sobresalir en la parte interior del cajón ni las tuercas ni parte de los tornillos que coloquemos. Con ello conseguiremos que las paredes de nuestro cajón encajen perfectamente.

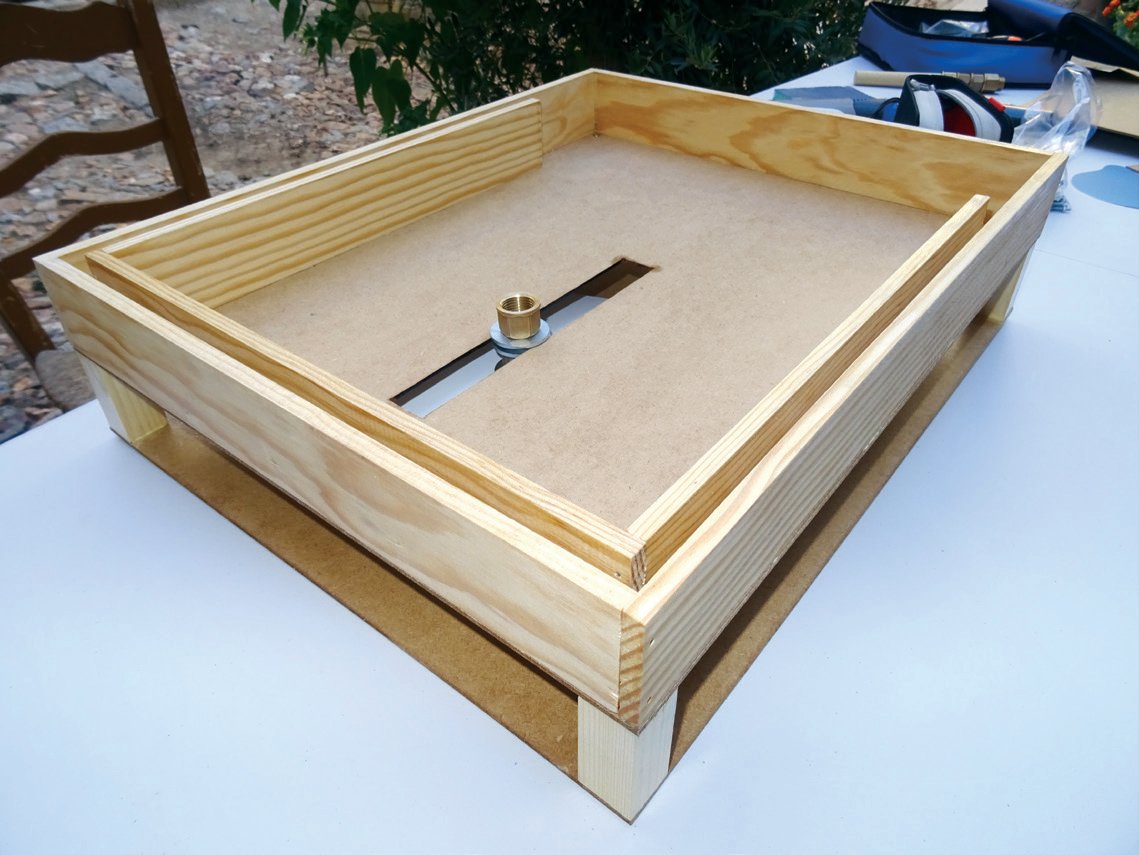

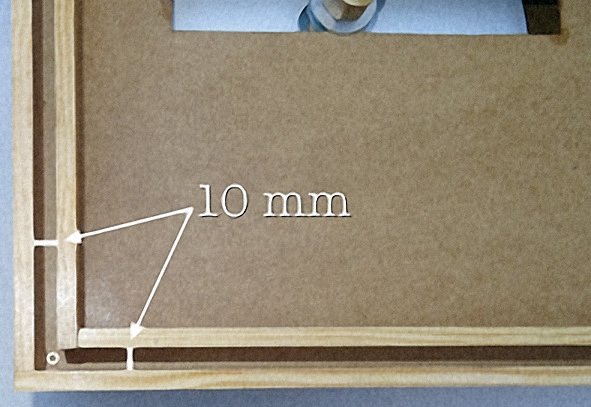

Después de colocar el tirador y los cierres del cajón es el momento de utilizar tres de los cuatro listones de 09 x 58 x 380 mm que nos sobraron. Estos tres listones deberemos colocarlos como aparece en la imagen 10. La distancia que hay entre unos listones y otros es de 10 mm. Antes de fijar los tres listones al tablero, sí recomendaría fijarlos entre ellos con adhesivo de montaje y unos pequeños tornillos o puntillas. La función de estos listones es la de servir de soporte para el tablero de 380 x 480 x 3 mm, que será el suelo de nuestro cajón fotográfico. Además, el hueco de 10 mm que hay entre los listones nos servirá para encajar lo que serán las paredes de nuestro cajón. El tablero de 380 x 480 x 3 mm, que será el suelo del cajón fotográfico, también deberá tener un hueco lo suficientemente grande como para que el posadero pueda moverse y girar. A este tablero le colocaremos dos bisagras para conseguir fijarlo a uno de los listones de madera. Con ello conseguiremos tener un pequeño “almacén” para colocar dentro los posaderos, además del aparataje de la iluminación.

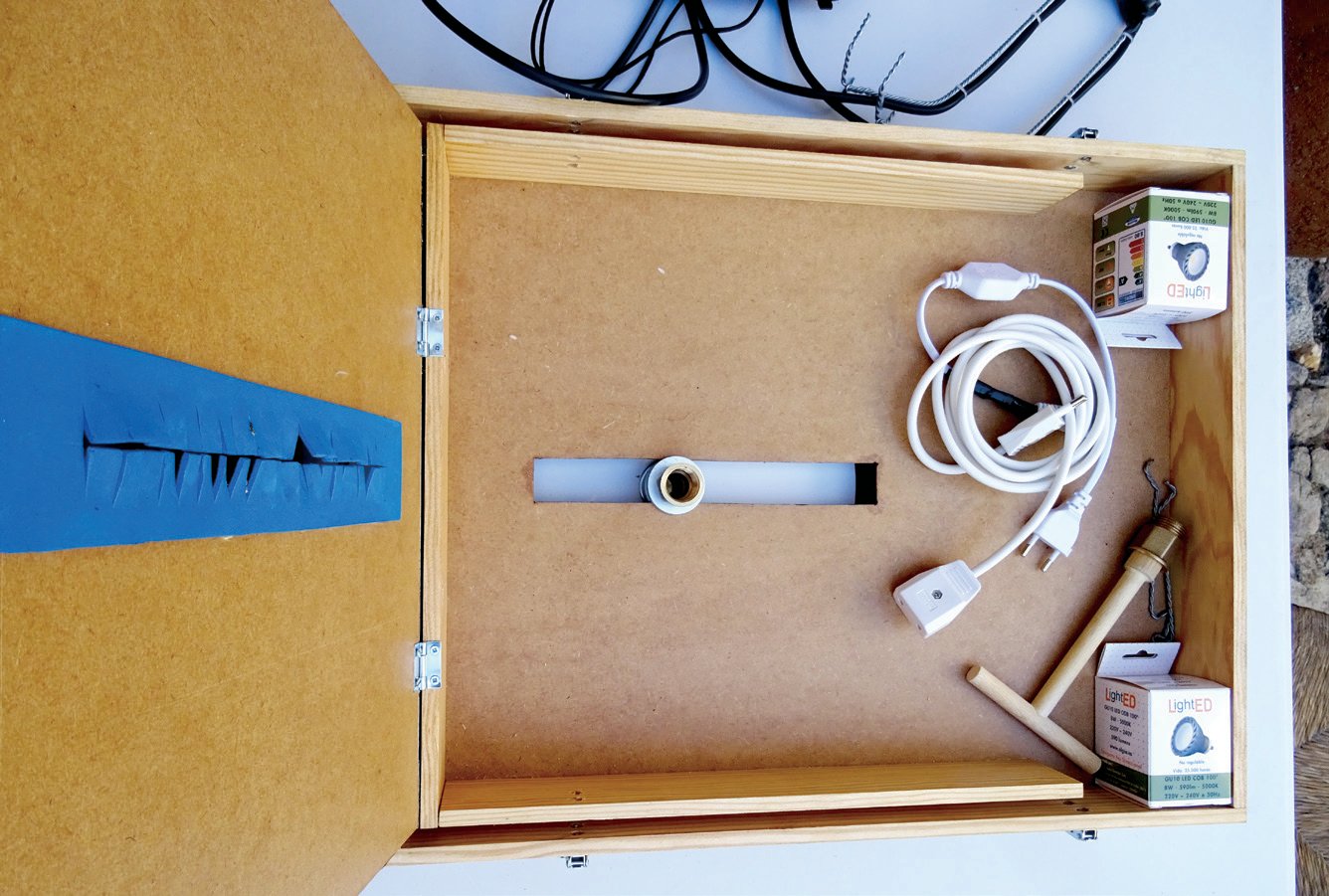

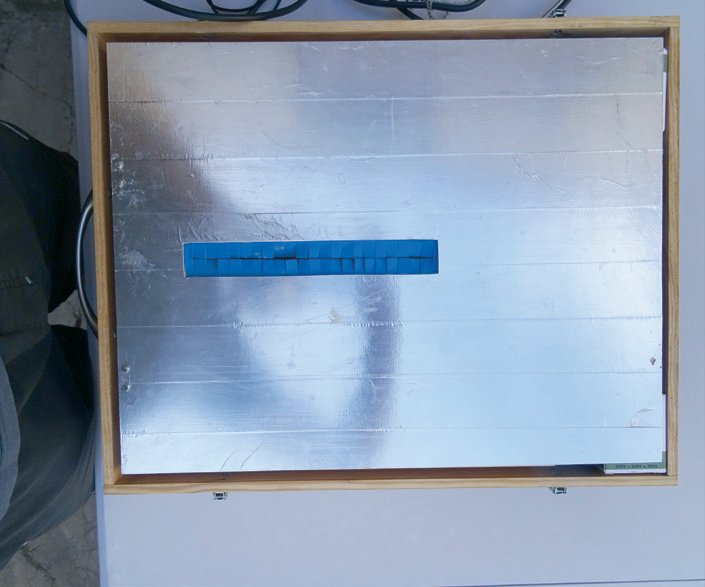

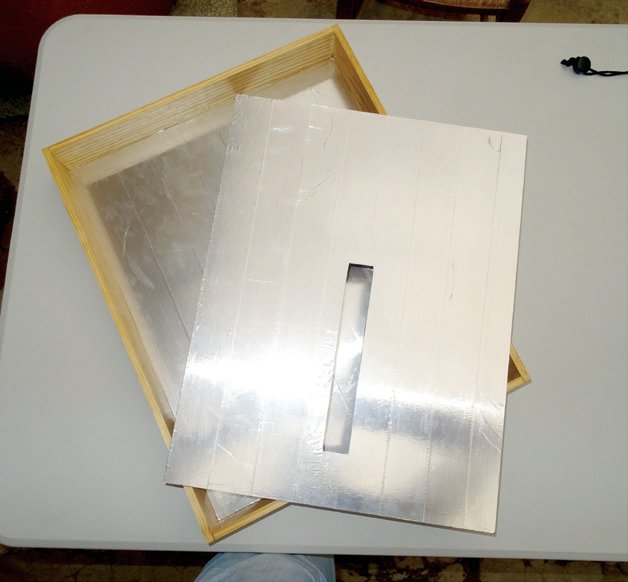

Antes de fijar el suelo de nuestro cajón con las bisagras, deberemos forrar su parte superior con cinta de aluminio. Con ello conseguiremos que la luz que llegue al suelo sea reflejada de nuevo aportando mayor iluminación. Además este forro de aluminio nos facilitará la limpieza de los excrementos de los pájaros que fotografiemos. También recomendaría forrar la parte superior de nuestro cajón con cinta de aluminio. Por otro lado, recomiendo que tapemos la ranura en el tablero de 380 x 480 x 3 mm con un trozo de goma EVA recortada, como aparece en la imagen, para lograr que los pájaros no escapen mientras están dentro del cajón fotográfico.

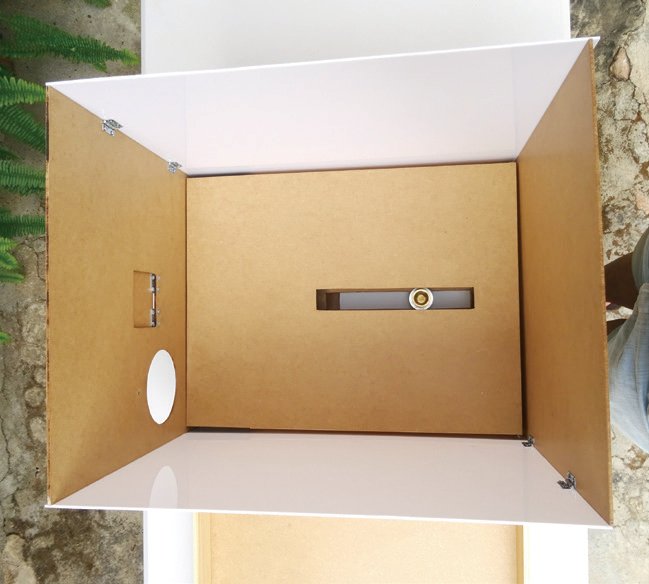

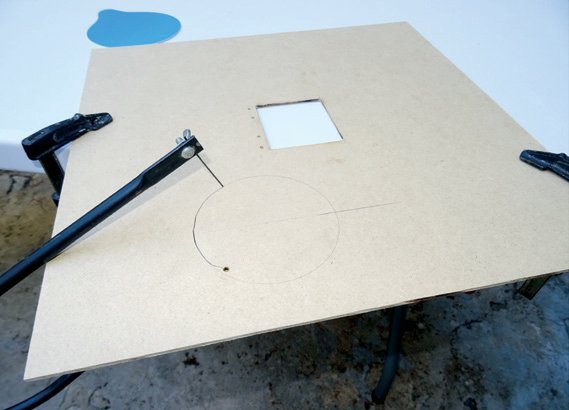

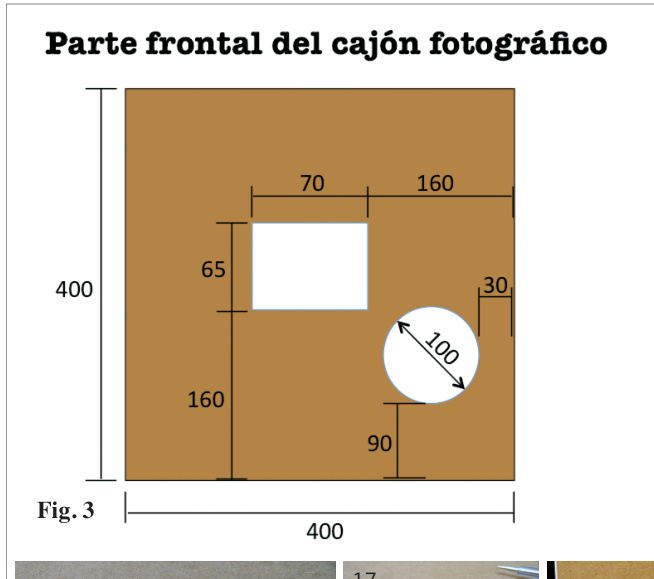

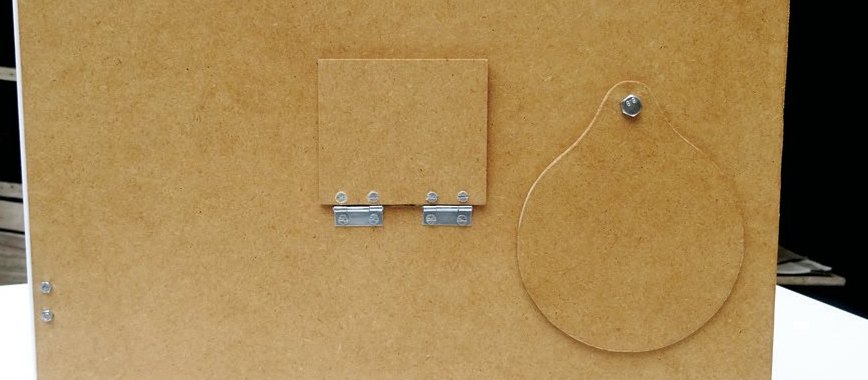

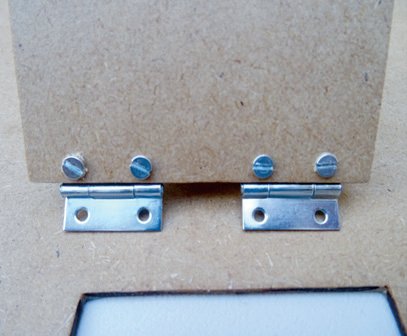

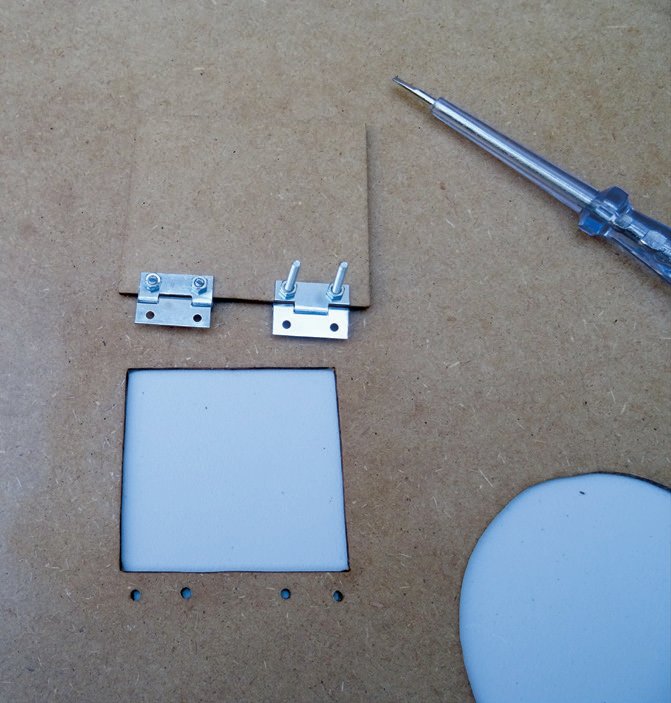

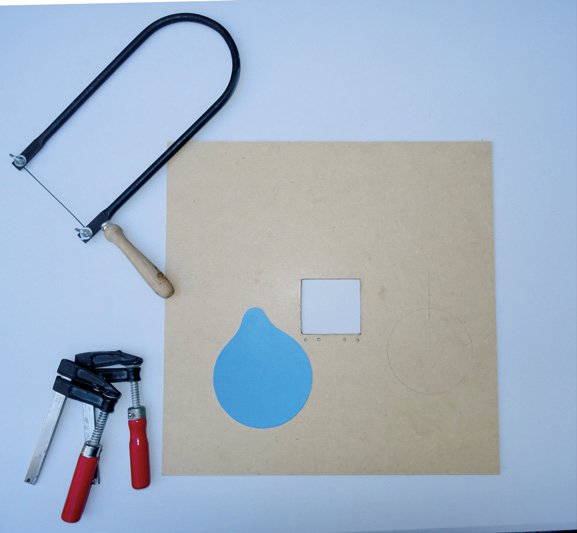

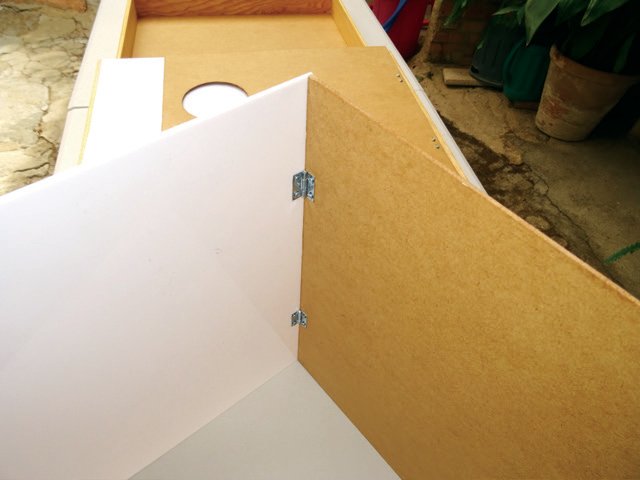

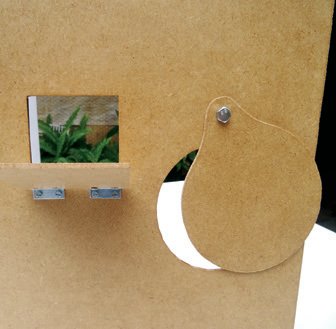

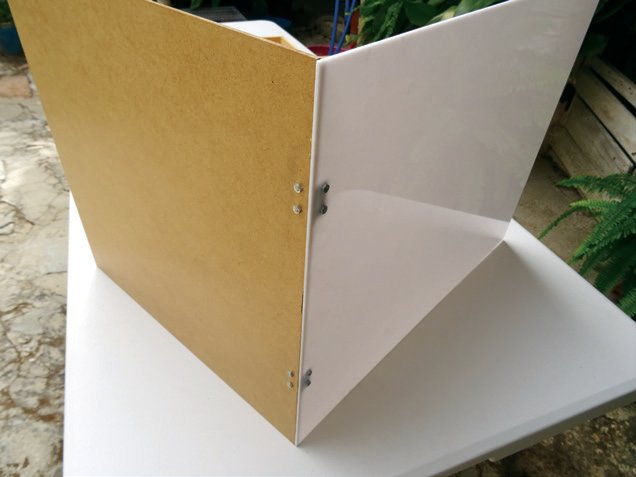

Posteriormente deberemos comenzar a preparar lo que serán la paredes de nuestro cajón. En primer lugar, nos pondremos a trabajar con uno de los tableros de 400 x 400 mm. Realizaremos dos orificios, uno para colocar la cámara y el otro para poder introducir y sacar los pájaros. El orificio para la cámara de fotos recomiendo sea lo más ajustado posible a la cámara de fotos que dispongamos, para con ello lograr que el pájaro no nos vea o también, si es muy nervioso, para que no intente escapar por el hueco que quede. En mi caso las medidas de los orificios son los que aparecen en la Figura 3. Después, para asegurarnos un mínimo de estabilidad entre los tableros que serán las paredes del cajón, los ensamblaremos de dos en dos mediante unas pequeñas bisagras. Al unir mediante bisagras el tablero de MDF con el tablero de metacrilato lo que conseguimos es poder abrir para colocarlos como las paredes del cajón o cerrar para poder ensamblar la caja para su transporte. Por último, para terminar con nuestro cajón fotográfico sólo nos faltaría incluir un pequeño detalle.

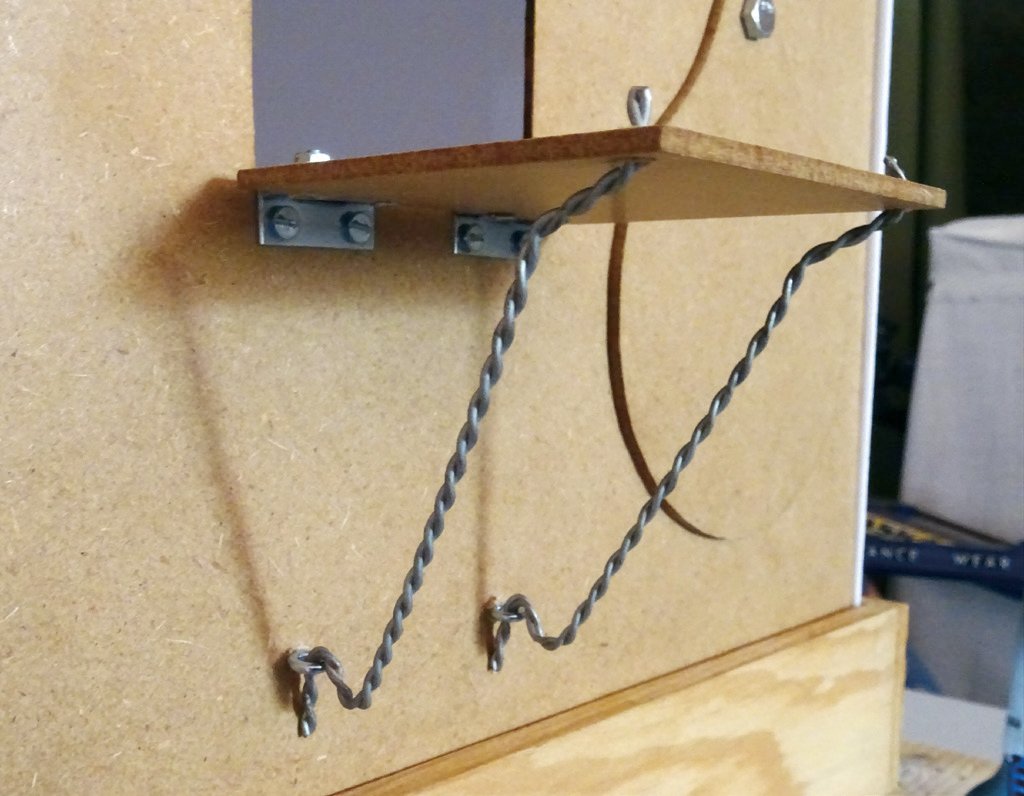

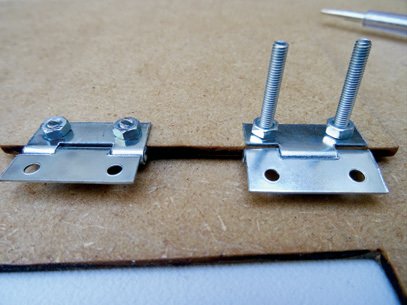

Realizar unos pequeños soportes para la puerta donde posaremos nuestra cámara de fotos. En mi caso elegí utilizar dos alambres trenzados y dos pequeños cáncamos. Para ello deberemos realizar dos pequeños taladros a la puerta, lo justo para que puedan entrar los dos alambres trenzados. Estos alambres deberán ser, en primer lugar, trenzados con ayuda de un taladro. Posteriormente, los doblaremos de la manera que podemos ver en las imágenes. De esta manera podremos posar la cámara encima de la puerta para con ello no obligarnos a tener que sujetar la cámara de fotos con las manos durante la sesión fotográfica. Esto nos hará un poco más llevadero el tiempo de espera hasta que el pájaro coja la posición más adecuada en el posadero, además de tener siempre lista nuestra cámara de fotos para capturar la mejor imagen.

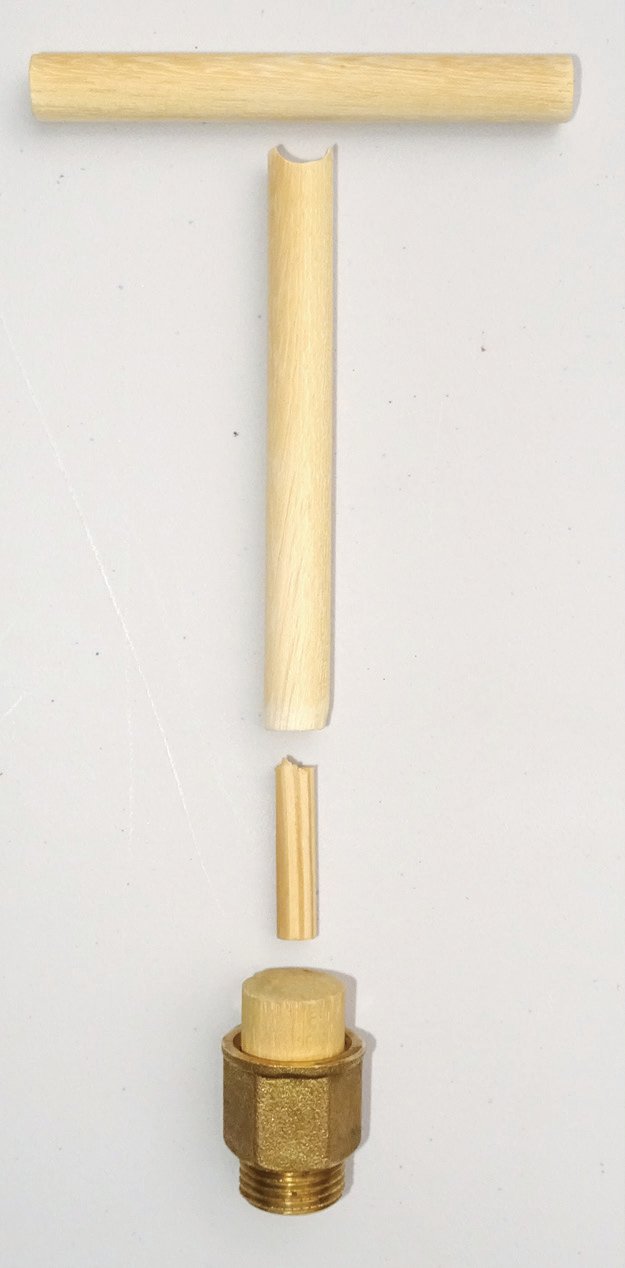

Posaderos En nuestras fotografías, el tipo de posadero que utilicemos influirá en la fotografía final. Por ello deberemos hacer hincapié en el acabado de estos. Si se trata de un posadero simple en forma de “T”, cuanto mejor acabado esté menos llamará la atención y mayor protagonismo tendrá nuestro ave fotografiada. Siguiendo el sistema de rosca que utilizaremos para ensamblar o desensamblar el posadero, deberemos tener en cuenta que cada posadero que utilicemos para el cajón fotográfico deberá tener en su base uno de los alargadores de una pulgada de diámetro. Para ello podremos utilizar el esquema que aparece en la imagen. Otro aspecto que debemos tener muy en cuenta es la altura del posadero. He podido observar que cuanto más bajo es el posadero más fácilmente subirá el pájaro. También es importante que la altura a la que situemos el objetivo de cámara de fotos sea la misma altura a la que se sitúa el ejemplar cuando está en el posadero. En fotografía, según el ángulo desde el que se realice la fotografía, podremos obtener varios tipos de plano.
El plano picado es en el que la cámara está por encima del sujeto, transmitiendo la sensación de que éste está en una posición débil, de inferioridad con respecto a la persona que ve la foto. Podremos percibir en este plano que los pájaros son más pequeños de lo que realmente son. Sin embargo, en el plano contrapicado ocurriría lo contrario: al situarse la cámara por debajo del sujeto, con este tipo de plano se consiguen imágenes en las que el sujeto fotografiado se muestra como alguien superior, más poderoso que el que está viendo la imagen, dándonos la sensación de que el ejemplar fotografiado es mayor de lo que realmente es. En cambio, en el plano normal, donde la cámara y el pájaro están a la misma altura, estas percepciones no se dan. Es por ello que este plano nos sirve para mostrar o describir algo de manera natural u objetiva. Por tanto, el plano a la altura del sujeto es el que deberemos procurar utilizar en nuestras fotografías. Por otro lado, he podido observar que la posición del posadero influye mucho en el tipo de imagen.
En función de si queremos fotografiar sólo uno de los perfiles del pájaro, sólo su parte anterior, sólo su parte superior o la gran mayoría de su conjunto. Para obtener una fotografía más general del pájaro he podido ver que la mejor posición del posadero es inclinada, de tal manera que sus extremos estén posicionados mirando a dos de las esquinas opuestas de nuestro cajón. En cuanto al tipo de posaderos que he podido ver, son varios. Personalmente recomendaría tener preparados los siguientes: - Un posadero individual sencillo en forma de “T”, con no más de 12 cm de largo, con el que podremos fotografiar uno o dos ejemplares a la vez. - Un posadero para los equipos, sencillo, en forma de “T”, con unos 18 cm o más de largo, con el que, si nos lo permiten los pájaros, podremos fotografiar a cuatro ejemplares o una familia al completo. - Un posadero inclinado a unos 45º grados. Esta inclinación nos dará la oportunidad de obtener las mejores imágenes de la parte superior (píleo, dorso, rabilla, etc.) o inferior (bajo vientre, cloaca, etc.) de los ejemplares.
- Un posadero natural, con alguna rama de un árbol o también con alguna rama en flor sobre la que se puedan posar los ejemplares a fotografiar. Estos posaderos hacen más bellas nuestras imágenes, sobre todo en ejemplares silvestres o exóticos. En ocasiones he visto posaderos en forma de cruz donde el palo vertical está atravesado por el palo horizontal. Lo cierto es que no me atraen este tipo de posaderos puesto que el ejemplar nunca podrá posarse en el centro del mismo y en muchas ocasiones posará una de las patas encima del palo vertical, quedando, en mi opinión, con una mala pose fotográfica.
Si hay un aspecto esencial en cualquier fotografía que hagamos a nuestros pájaros es la iluminación. En fotografía se le da mucha importancia al tema de la iluminación. Incluso, los mismos jueces, a la hora de enjuiciar, siempre buscamos que en la mesa de enjuiciamiento haya la mejor calidad de luz posible, aunque muchos no le dan demasiada importancia a este aspecto. Debemos tener en cuenta que la acción de la luz sobre las plumas de nuestros pájaros hace que podamos apreciar nítidamente sus colores. En este apartado veremos cual ha sido la opción elegida para la iluminación del cajón fotográfico. En primer lugar, deberemos tener en cuenta la temperatura de luz (fría, cálida o neutra). Se denominan fuentes lumínicas cálidas a aquellas que, debido a su temperatura de color, tienen tonos cercanos al rojo, y frías las que tienen tonos próximos al azul. Las fuentes lumínicas situadas en el medio de ambas se consideran neutras. En nuestro caso, lo que buscamos es un color lo más natural posible y para ello deberemos buscar una temperatura de luz lo más aproximada a la de la luz del sol.
Aunque ésta cambie constantemente de intensidad, dirección, calidad y color, podemos decir que la temperatura de luz más adecuada sería la de la luz neutra, con unos 5600 grados Kelvin. En caso de no poder encontrar productos con una temperatura de luz neutra lo más recomendable sería el uso de la luz fría, con 6500 grados Kelvin. Para la iluminación del cajón fotográfico elegí la luz led como primera opción debido a sus ventajas frente al resto de productos. La variedad de artículos, el escaso gasto energético, su durabilidad y el poco espacio que pueden llegar a ocupar son factores muy a tener en cuenta. También al desprender muy poca energía calorífica, los pájaros pueden estar mucho tiempo dentro del cajón sin que tengan necesidad de abrir el pico debido al calor. En este caso, utilicé dos tipos de luz led para la iluminación del cajón. En primer lugar, una luz posicionada en la parte superior del cajón y en segundo lugar, dos luces laterales.

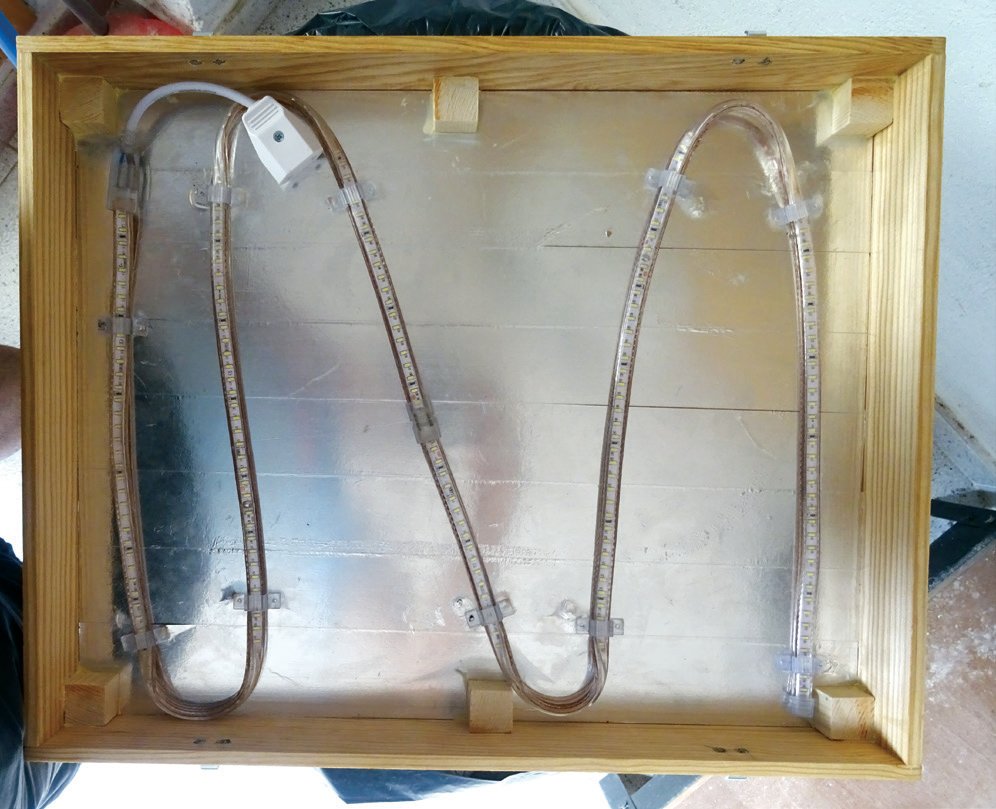

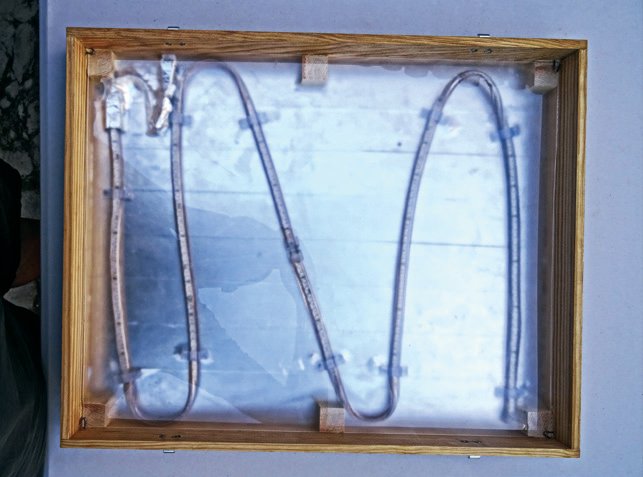

La luz superior no es más que dos metros de luz led de 220v que proporciona a nuestro cajón unos 2400 lúmenes, al tratarse de una tira de led para conectar directamente a cualquier enchufe sin necesidad de transformadores resulta una buena opción. Sin embargo, existen plafones de led que, a pesar de tener un pequeño transformador, también es una muy buena opción. Para la colocación de la tira de led tuve muchas dificultades, que gracias al pegamento instantáneo pude salvar. Lo cierto es que no quedé muy satisfecho con el acabado de esta parte y por ello decidí taparla con un trozo de metacrilato como los que se utilizan para colocar en los cuadros, con no más de 2 mm de grosor. En un primer momento pensé en un trozo de metacrilato blanco como el que tienen las paredes del cajón. Ésta hubiera sido la mejor opción si no fuera porque mucha luz no traspasaba el metacrilato, quitando por tanto luminosidad al cajón. A la hora de colocar el metacrilato transparente utilicé seis pequeños trozos de madera de 27 x 27 x 20 mm, que servirían como apoyo.

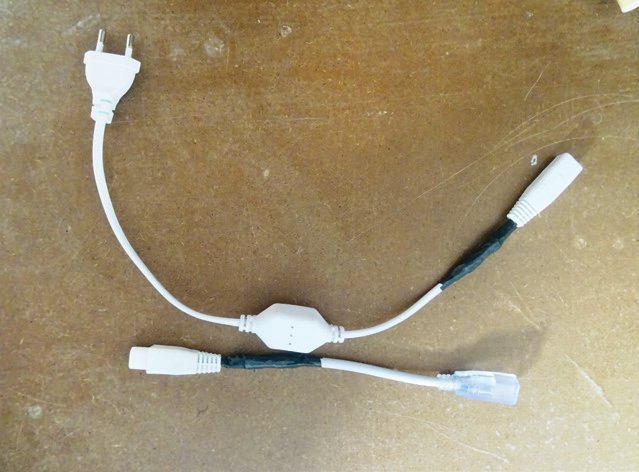

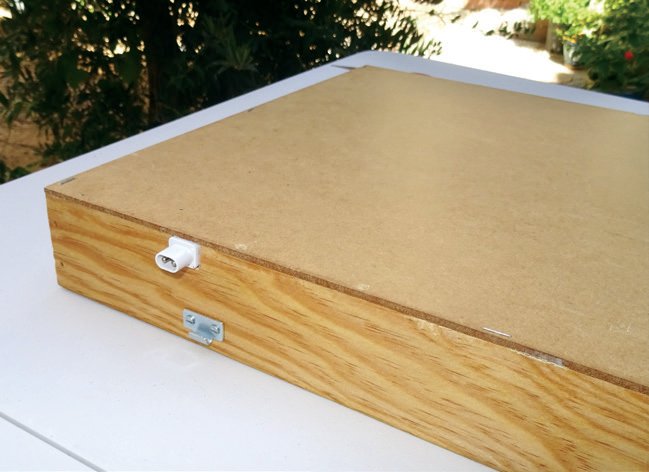

Una vez tenemos instalada la luz led en su lugar procederemos a colocar el conector. Para ello elegí un conector que tenía guardado de unos tubos fluorescentes que compré con anterioridad. De esta forma podía conectar y desconectar el kit de enchufe led sin ninguna dificultad. Después de colocar esta tira de luz led y realizar unas cuantas fotografías, percibí que todavía tendría que colocar más luces al cajón. En un primer momento pensé en utilizar la misma luz del flash de la cámara. Sin embargo, con el flash se creaban sombras muy duras, proporcionando también imágenes muy planas, con escasa sensación de volumen. Por ello, me decidí por colocar dos bombillas en los lados del cajón. El metacrilato blanco de las paredes del cajón serviría como difusor de la luz, proporcionando así que la luz se distribuyera lo más uniformemente posible. Las bombillas que mejor se ajustaban a lo que necesitaba eran bombillas dicroicas, una de 5W (340 lúmenes) y otra de 8W (590 lúmenes). Junto con las bombillas adquirí dos portalámparas GU10.

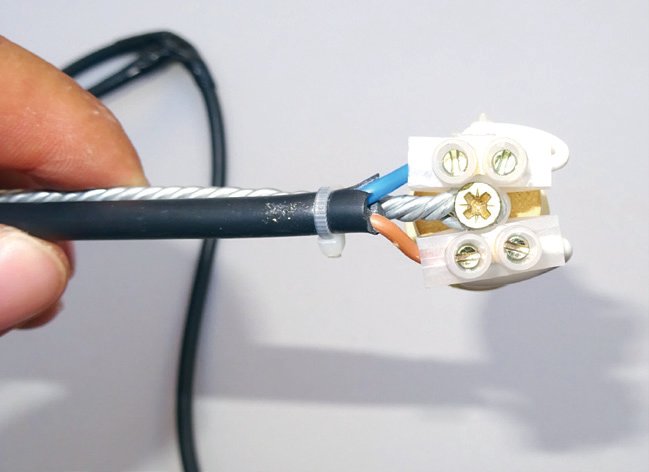

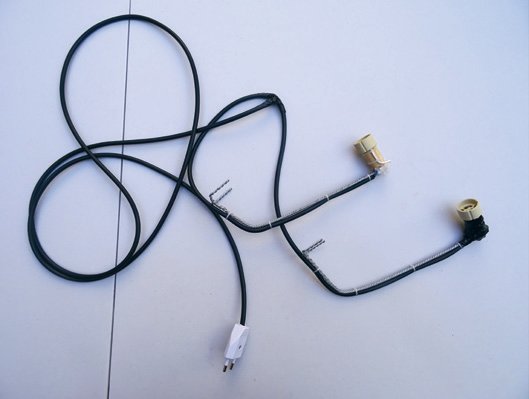

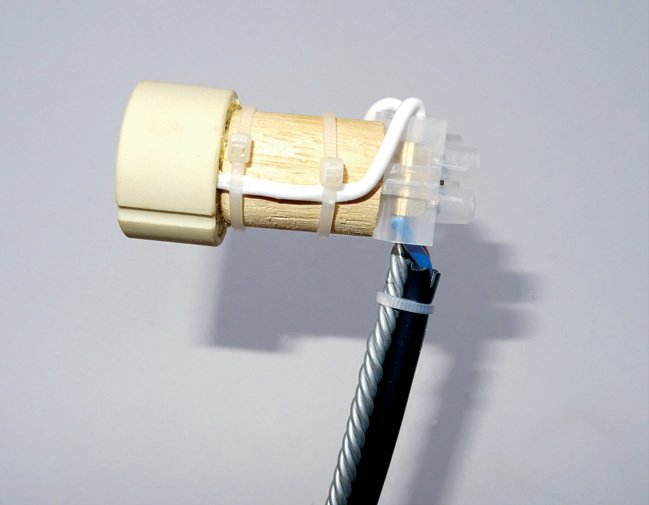

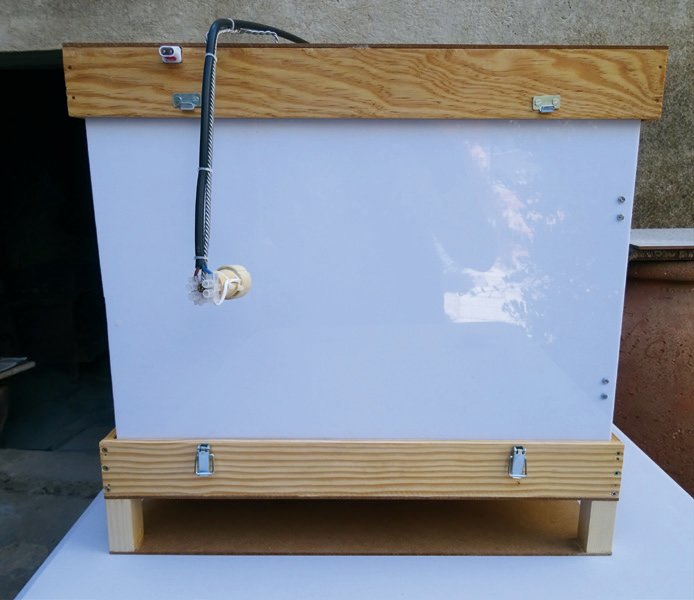

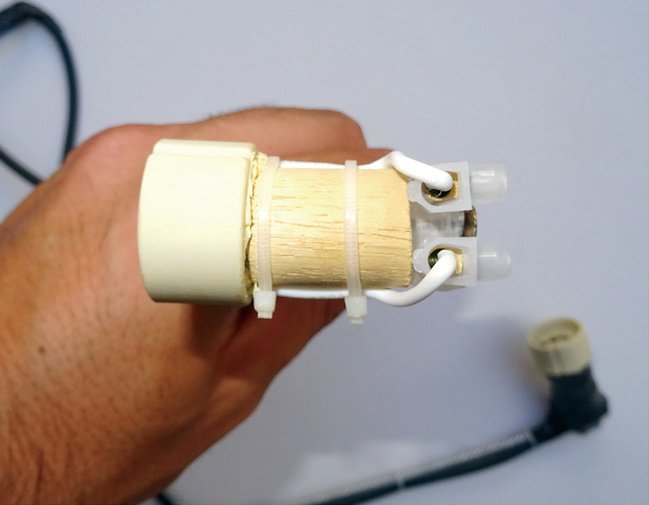

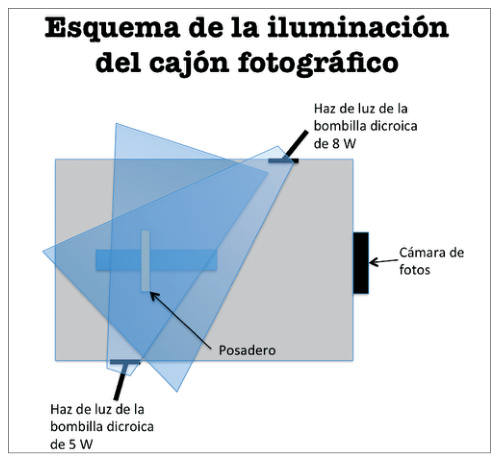

En cuanto a la instalación de las bombillas, recurrí al alambre trenzado como soporte. Considero que si quería realizar unos soportes que fueran resistentes y que a su vez entraran en el pequeño almacén del cajón debería recurrir a esta opción. Para ello utilicé cuatro alambres, que luego se trenzarían dos a dos. En las siguientes imágenes podremos observar con detalle como quedarían colocados estos soportes. A la hora de posicionar los dos portalámparas en el cajón recomiendo que uno de ellos esté situado lo más cerca posible de la cámara de fotos y el otro en la parte más posterior del cajón. De esta manera podremos garantizar una mejor distribución de la luz. Incluso recomendaría mover los portalámparas hasta conseguir la iluminación deseada cada vez que cambiemos la distancia entre el posadero y la cámara. En el siguiente esquema podremos ver cómo quedaría instalada la iluminación proporcionada por las bombillas dicroicas.
Es importante que la bombilla que iluminará la parte posterior del ejemplar proporcione menos lúmenes que la otra, puesto que he podido observar que si pusiéramos una bombilla de 8W (590 lúmenes) la imagen quedaría saturada de luz en la zona que ilumina y por tanto no podríamos observar el color natural del pájaro. Gracias a la iluminación que proporcionan estas bombillas, además de la iluminación de la tira led, nos aseguraremos que el ejemplar tenga las mejores condiciones lumínicas para ser fotografiado.
Recomendaciones En base a la experiencia adquirida daré una serie de recomendaciones para todo aquel que se aventure a realizar su propio cajón fotográfico. - En primer lugar, la importancia no sólo de una buena cantidad de luz, sino de la calidad de ésta. Es el aspecto más deficitario en todos los cajones fotográficos que he podido ver. Sin embargo, es el aspecto en el que más dinero y tiempo invertiría sin dudarlo. - El tipo de posadero y su acabado. El pájaro, el fondo y el posadero son, en definitiva, las tres únicas cosas que veremos en la fotografía final. El pájaro con procurar mantener su plumaje intacto, limpio y bien colocado es más que suficiente. El fondo se podrá cambiar con algún programa informático, en caso de que esté muy sucio o por simple estética. En cambio el posadero es algo que debemos procurar no llame más la atención que el verdadero protagonista, y por supuesto, que éste facilite una buena captura de imagen. - La última y más importante. La paciencia deberá ser nuestro mayor aliado sobre todo si el pájaro es silvestre o exótico.
Normalmente suelo tardar unos quince minutos por cada pájaro que pretendo fotografiar. Espero haber orientado y ayudado con este articulo a todos aquellos que tienen ya un cajón fotográfico o que estaban pensando realizar uno. Si alguien tiene dudas o quiere preguntarme por algún aspecto relacionado no tiene más que escribirme un email (robert2t@hotmail.com). También, es seguro que con la lectura de este articulo os surjan ideas de mejora con respecto a este cajón fotográfico. Igualmente os agradecería me escribierais un email comentando vuestras ideas. Para finalizar, expresar mi agradecimiento a Javier Mas por su disponibilidad a la hora de mostrarme como realizaba las fotografías en su cajón fotográfico. Estas ideas me ayudaron en la realización de mi cajón fotográfico.
Webgrafía • Xataka Foto (2007). Curso de Fotografía: 9. Tipos de Plano. Recuperado el 20/09/15, desde: http://www.xatakafoto.com/ curso-de-fotografia/curso-de-fotografia8-tipos-de-plano-2 • Muchos leds (2014). ¿Qué es la temperatura de color?. Recuperado el 20/09/15, desde: http://www.muchosleds.com/es/ content/6-temperatura-de-color-calidoneutro-frio
